Avant de tirer le premier câble, il faut un schéma. Pas pour faire beau : pour savoir ce qu'on pose, pour passer le contrôle (Consuel en France, organisme agréé en Belgique), et pour que le prochain électricien — ou vous-même dans cinq ans — comprenne l'installation en cinq minutes. Ce guide donne la méthode, du relevé au plan final.
—Les deux plans qu'il faut distinguer
On confond souvent deux documents complémentaires :

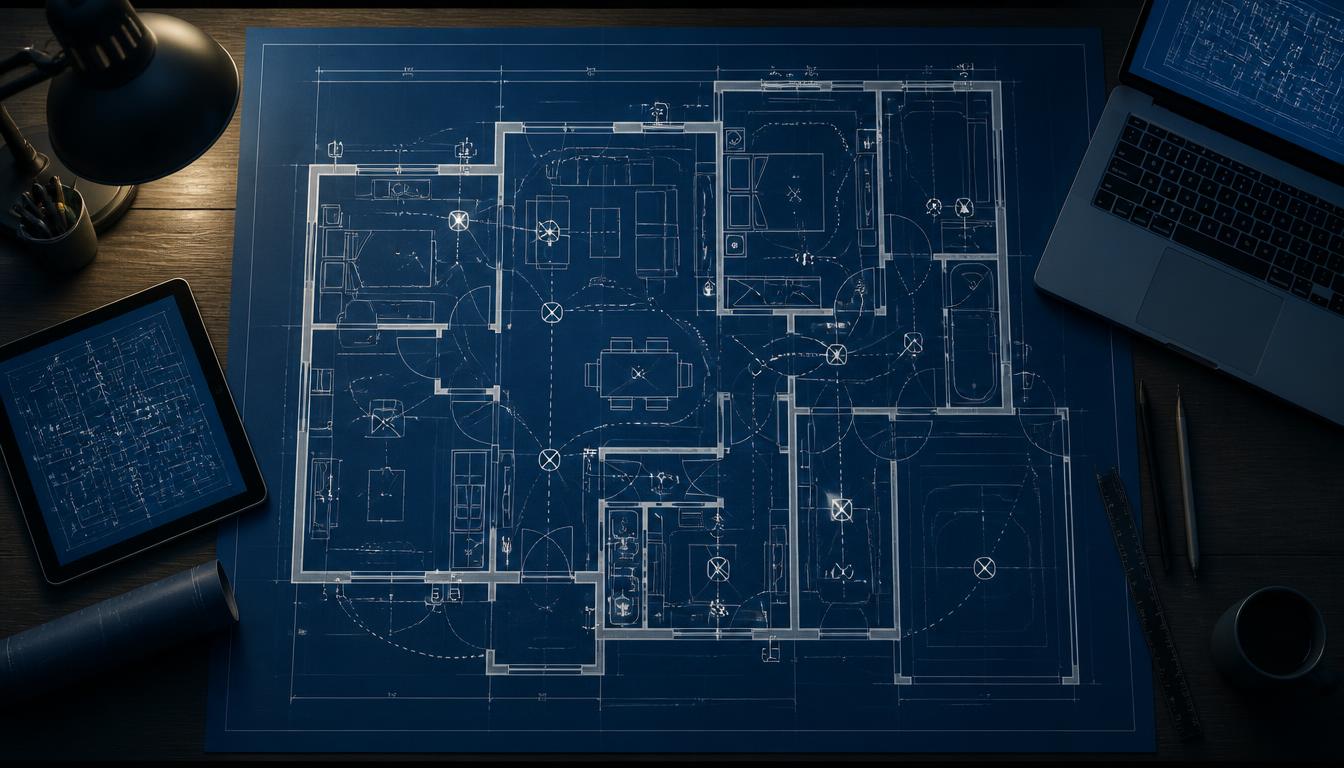

- Le plan d'implantation : la maison vue de dessus, avec la position de chaque prise, interrupteur, point lumineux et du tableau. Il répond à « où ? ».
- Le schéma unifilaire : le tableau décomposé en lignes — chaque circuit avec sa protection, sa section et ce qu'il alimente. Il répond à « comment c'est protégé ? ».
Un dossier complet comporte les deux. Notre article comment lire un schéma unifilaire détaille le second ; ici on s'attache à la méthode de dessin des deux.
—Étape 1 : le relevé, pièce par pièce
On part du plan de la maison (papier scanné, PDF d'architecte, ou croquis coté). Pour chaque pièce, on note :
- les points lumineux et leur commande (simple allumage, va-et-vient, télérupteur, détecteur) ;
- les prises, en appliquant les minima réglementaires (la NF C 15-100 en fixe par pièce : voir notre article la NF C 15-100 expliquée simplement) ;
- les circuits spécialisés : plaques, four, lave-linge, lave-vaisselle, chauffe-eau, borne de recharge, VMC ;
- la position du tableau, idéalement dans la GTL ou un local technique accessible.
—Étape 2 : placer les symboles normalisés
Les symboles électriques sont normalisés (IEC 60617, reprise par les normes nationales). Les plus utilisés en résidentiel :
| Symbole | Signification |
|---|---|
| Rond barré d'une croix | Point lumineux |
| Demi-cercle avec tiges | Prise de courant (avec terre) |
| Petit rond avec trait | Interrupteur simple |
| Deux ronds reliés | Va-et-vient |
| Rectangle sur la ligne | Télérupteur / module |
| Carré avec V | VMC |
La règle de lisibilité : un symbole par point, un trait par liaison de commande, et les circuits repérés (E1, E2 pour l'éclairage, P1, P2 pour les prises). Inutile de dessiner chaque conducteur sur le plan d'implantation — c'est le rôle du schéma unifilaire.
—Étape 3 : répartir les circuits
Chaque circuit a ses limites : maximum 8 points lumineux par circuit 1,5 mm² / 16 A, 12 prises par circuit 2,5 mm² / 20 A (8 en pose ancienne selon les textes), et des circuits dédiés pour chaque gros appareil. On répartit aussi les circuits derrière au moins deux interrupteurs différentiels 30 mA, pour qu'un défaut ne coupe pas toute la maison.
—Étape 4 : produire le schéma unifilaire
Depuis le plan d'implantation, chaque repère de circuit devient une ligne du schéma unifilaire : disjoncteur, section, courant, usage. On ajoute l'arrivée (disjoncteur général, calibre adapté à l'abonnement), le ou les différentiels, le parafoudre le cas échéant, et la prise de terre avec sa valeur mesurée.
Le calculateur de bilan de puissance vous aide à choisir le calibre de tête, et le calculateur de section vérifie chaque départ.
—Dessiner à la main, sur papier millimétré, ou en ligne ?
Le papier convient au croquis de relevé, pas au dossier : illisible à la photocopie, impossible à corriger proprement, refusé par certains contrôleurs. Les logiciels de dessin généralistes demandent de tout créer soi-même. Le plus rapide reste un outil dédié : la bibliothèque de symboles et l'éditeur de plan de DeviBTP (article de présentation) permettent de poser les symboles normalisés directement sur le plan importé, de générer le schéma unifilaire correspondant, et d'exporter un PDF net.
—Le schéma comme argument commercial
Pour un électricien, joindre le plan d'implantation et le schéma unifilaire au devis change tout : le client voit le travail, compare moins sur le seul prix, et signe plus vite. C'est aussi la base du dossier remis en fin de chantier — celui qui fait rappeler pour le projet suivant. Le créateur de devis DeviBTP produit les deux documents avec le devis chiffré.
—Questions fréquentes
Le schéma est-il obligatoire ?
En France, le dossier Consuel pour le neuf comprend le schéma de l'installation. En Belgique, le schéma unifilaire et le plan de situation sont exigés pour la mise en conformité et le contrôle RGIE. En rénovation, il reste fortement recommandé.
Quels symboles utiliser ?
Les symboles de la norme IEC 60617 : ils sont universels et compris par tout électricien et tout contrôleur.
Peut-on dessiner le schéma soi-même ?
Oui, avec la méthode ci-dessus et un outil adapté. Le dimensionnement (sections, protections, différentiels) doit toutefois être calculé, pas deviné — nos calculateurs gratuits font ce travail.
Combien de temps pour dessiner une maison ?
Avec un relevé propre et un outil en ligne : une heure pour un logement courant, dix minutes si le plan est déjà numérisé.
